Préparant une page sur les Pentina à obturateur central, je me suis aperçu que le désign très épuré ne permettait pas un démontage aisé. J’ai lancé des appels et posé des questions sur le Net. J’ai reçu quelques éléments mais rien de complet. Un manuel de restauration est à vendre mais très cher et visiblement ne concerne que les mauvais fonctionnements. J’ai donc pris un appareil en panne et ai tenté de démonter le boitier.

Toutes les vis sont cachées, et c’est une vraie chasse au trésor que de les trouver. Par contre il est inutile de retirer le gainage (très fragile) il n’y a pas de vis en dessous.

Je mets les photos des étapes  que j’ai suivies. Il doit être possible d’éviter de retirer les bagues de l’obturateur et de laisser le gainage et le cache monture.

Une fois le boitier extrait on peut admirer la conception de l’appareil et le prisme intégré. Pour les réparations les obturateurs centraux sur les réflex sont très complexes. Les similitudes avec le système des Contaflex permettent de s’inspirer des manuels de réparations de ceux-ci. La cellule est classique et pour le reste rien de spécial. Toutefois je comprends la mauvaise réputation de ces appareils auprès des réparateurs de l’époque.

Le remontage sera tenté et je posterai une photo lorsqu’il sera fini... aucun délai prévu.

Une page détaillée concernant  le démontage de l’obturateur (De plus Simon est très sympa)

https://simonhawketts.com/2016/06/19/pentacon-pentina-strip-down/

Merci de vos retours.

dévisser les pieds et les anneaux de courroie

dévisser les pieds et les anneaux de courroie

Dévisser les 4 grosses vis de la monture et sortir les bagues.

Dévisser les 4 grosses vis de la monture et sortir les bagues.

Retirer la plaque décorative

Retirer la plaque décorative

fenêtre de la cellule sécurisée par un ressort

fenêtre de la cellule sécurisée par un ressort

Faire pivoter le cache cellule

Faire pivoter le cache cellule

Retirer le sélénium et la paque de verre (attention non solidarisée)

Retirer le sélénium et la paque de verre (attention non solidarisée)

Faire glisser le cache et dévisser le porte flash

Faire glisser le cache et dévisser le porte flash

Démontage d’un Pentina réflex.
Dévisser le cache d'écrou de pied et retirer les 3 vis

Dévisser le cache d'écrou de pied et retirer les 3 vis

Soulever le bouton de bobinage et retirer les vis.

Soulever le bouton de bobinage et retirer les vis.

Retirer le bouton de rembobinage (outil spécial)

Retirer le bouton de rembobinage (outil spécial)

Dévisser le bouton de manivelle de bobinage

Dévisser le bouton de manivelle de bobinage

Dévisser les 3 fixations

Dévisser les 3 fixations

faire coulisser le cadre métallique du boitier

faire coulisser le cadre métallique du boitier

Côté armement et compteur

Côté armement et compteur

Côté cellule

Côté cellule

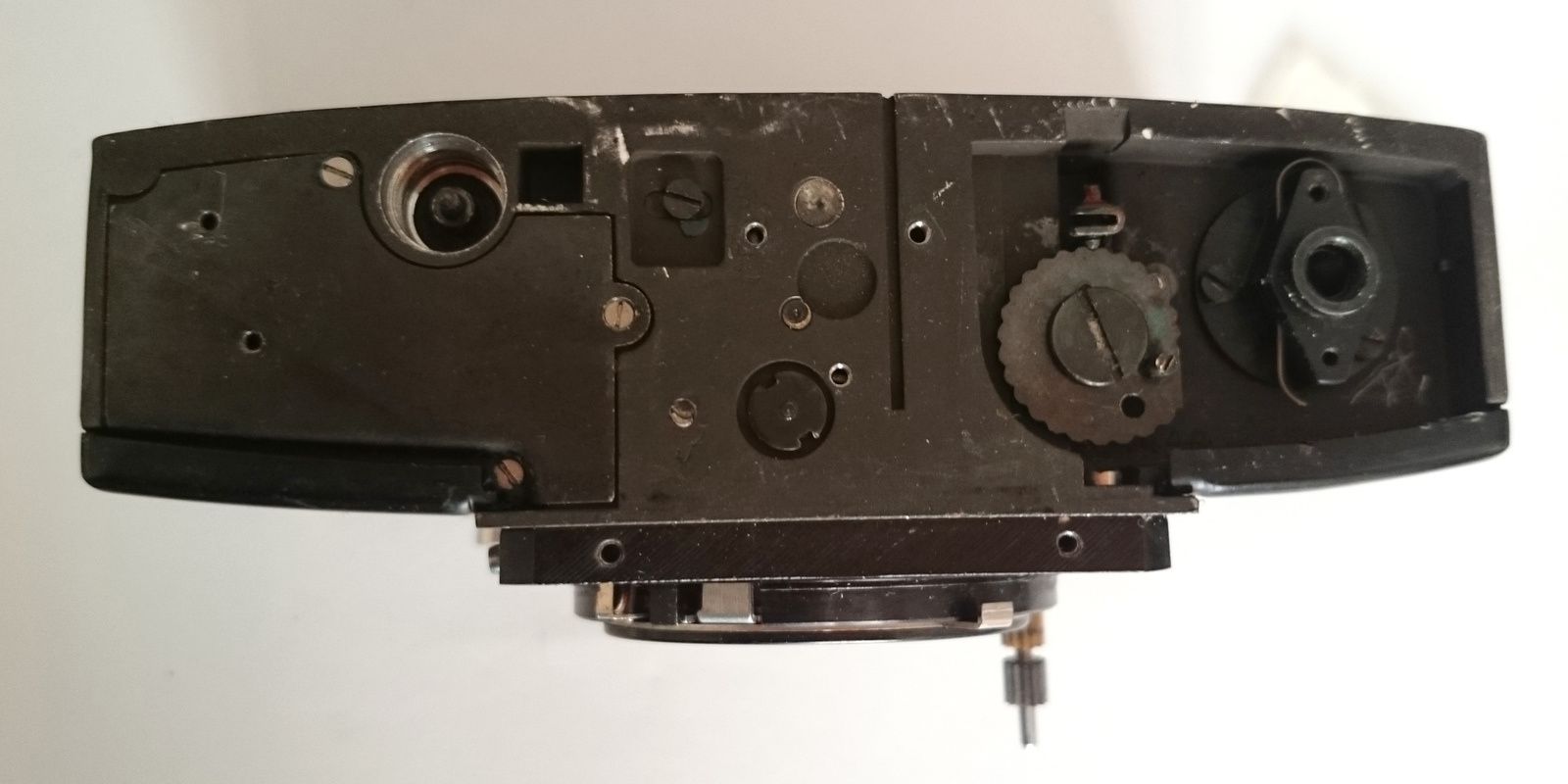

Vue de dessous

Vue de dessous
